電子皮帶秤是指無需對質量細分或者中斷輸送帶的運動，而對輸送帶上的散裝物料進行連續稱量的自動衡器。電子皮帶秤在用于對物料的連續稱重過程中，通過杠桿原理和傳感器技術，體現出了其精準、自動的特性，實現高精度、高穩定性的物料流量統計。
電子皮帶秤的結構特征

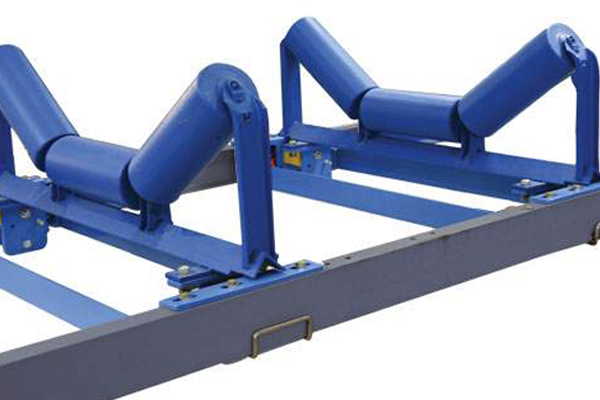

秤架結構
- 主要采用雙杠桿多托輥式、單托輥式、懸臂式和懸浮式四種結構形式，支撐整個稱量系統。其中，全懸浮式結構（如ICS-14型）通過無耳軸支點和矩形鋼管設計，減少維護量并提升穩定性。
核心傳感器
- 測重傳感器 ：將物料重量轉換為正比于載荷的電壓信號（mV），精度等級覆蓋0.2級至2級。
- 測速傳感器 ：通過檢測大直徑測速滾筒的脈沖頻率，計算皮帶運行速度（單位：m/s）。
信號處理與顯示
- 傳感器信號經放大、模數轉換后，由電子儀表進行積分運算，實時顯示瞬時流量和累計重量。部分高端型號（如智能型）具備自診斷和自校準功能。
電子皮帶秤的工作原理
- 物料通過輸送帶運行時，承重裝置將重量傳遞至測重傳感器，產生電壓信號；
- 速度傳感器同步檢測皮帶速度，通過脈沖頻率計算物料流速；
- 儀表對重量和速度信號進行積分處理，輸出累計重量數據。
總之，電子皮帶秤是一種用于連續動態稱量輸送帶上散裝物料的自動衡器，廣泛應用于建材、化工、冶金、港口、醫藥等行業，如煙草、水泥、煤炭、化工原料等連續物料的流量控制。
